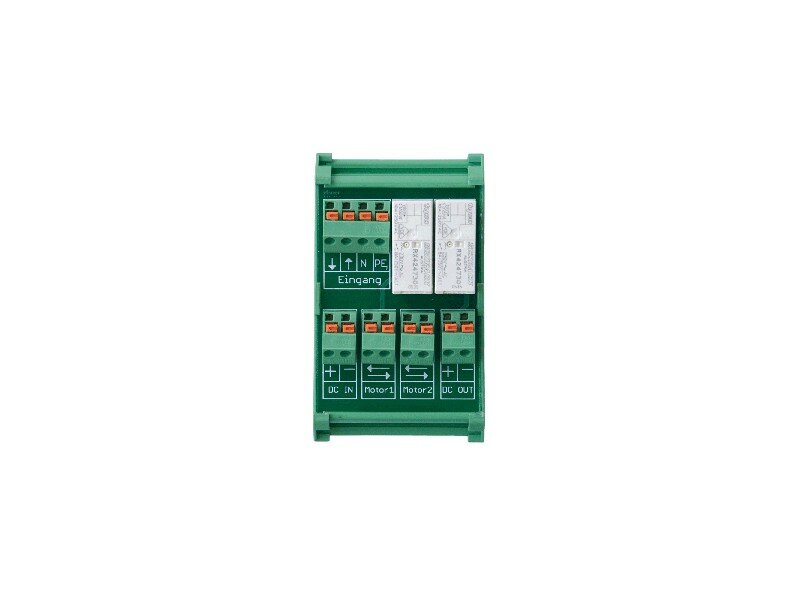

Voor het besturen van een 24VDC sluit-, rol- of vouwgordijn met een 230V jalouzie module (bv van Xcomfort, Klikaanklikuit, Merten, e.d.) is een conversie module nodig.
Deze module zorgt voor deze conversie.
Aan de ingang wordt een betreffende module aangesloten en de 24VDC voeding voor de motoren.
Aan de uitgang wordt de motor aangesloten.
Dit is een DIN rail module, dus kan in de meterkast naar de stuurmodule en voeding geplaatst worden.
Mounting Series installation on DIN rail
Protection category IP 20
Dimensions approx. 53 × 90 × 50 (W × H × D, mm), 3 width units
Weight approx. 80 g
Ambient temperature Operation -40…+50°C, Storage -55…+90°C
Ambient air humidity max. 95% rH, avoid condensation
Operating voltage 24 V DC
Control input 230 V AC (Up/Down/N/PE)
Outputs 2 x 24 V direct current motors,
max. 4 A motor current (sum of all connected
motors)
1 x 24 V voltage
