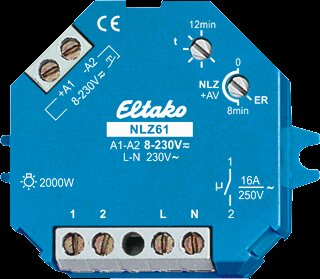

Ideaal voor aansturing van een ventilator in toilet of doucheruimte.
Dit relais heeft een opkom- en afvalvertraging.
Werking:
Door het sluiten van het stuurcontact (bijv. een lichtschakelaar) begint de inschakel-vertraging AV te lopen (voor zover deze niet 0 is). De ventilator wordt ingeschakeld aan het einde van deze inschakelvertraging.
Bij het openen van het stuurcontact en mits de inschakelvertraging afgelopen is start de ingestelde nalooptijd RV.
De ventilator wordt uitgeschakeld aan het einde van deze nalooptijd.
| Klasse | Tijdrelais |
| Serie | NLZ |
| Type | 61 |
| Montagewijze | Inbouw DIN 48 x 96 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Nom. spoelspanning Us bij AC 50Hz | 8 t/m 230 V |
| Nom. spoelspanning Us bij AC 60Hz | 8 t/m 230 V |
| Nom. spoelspanning Us bij DC | 8 t/m 230 V |
| Type spanning voor bekrachtiging | AC/DC |
| Tijdbereik naloop |
0 t/m 720 s |
| Functie opkomvertragend (1 - 12 min) |
Ja |
| Functie afvalvertragend (0 - 12 min) |
Ja |
| Functie inschakelwissend | Nee |
| Functie uitschakelwissend | Nee |
| Functie ster-driehoek | Nee |
| Functie pulsvormend | Nee |
| Pauze/puls tijd instel mogelijkh. | N.v.t. |
| Pauze/puls, met pauze beginnend | Nee |
| Pauze/puls, met puls beginnend | Nee |
| Impuls opkomvertr. | Nee |
| Impuls afvalvertr. | Nee |
| Resetbaar | Nee |
| Bediening op afstand mogelijk | Nee |
| Excl. voor bediening op afstand | Nee |
| Opsteekbaar op hulpcontactblok | Ja |
| Aant. uitgangen, vertraagd verbreek. | 0 |
| Aant. uitgangen, vertraagd maak. | 1 |
| Aant. uitgangen, vertraagd wissel. | 0 |
| Uitgangen, omschakelbaar vertr./onvertr. | Nee |
| Met halfgeleideruitgang | Nee |
| Breedte | 45 mm |
| Hoogte | 55 mm |
| Diepte | 18 mm |
| Aantal hulpcontacten maak | 0 |
| Aantal hulpcontacten verbreek | 0 |
| Aantal hulpcontacten wissel | 0 |
| Nom. stroom (AC-11 / 230 V) | 10 A |
